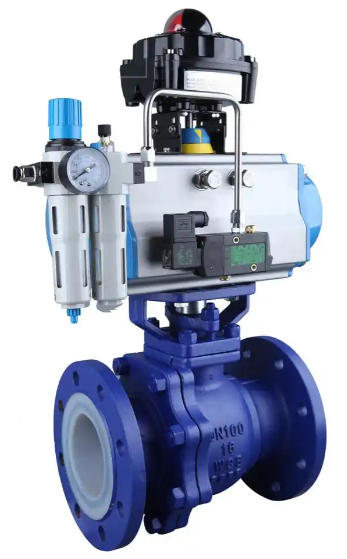

在工业流体控制领域，球阀因开关迅速、密封性能优异等特点被广泛应用，而盛凯隆作为专注流体控制设备研发的品牌，其气动上装式球阀凭借便捷维护、稳定运行的优势，成为石油化工、水处理、能源等行业的优选设备。想要充分发挥该设备的性能，首先需要深入理解其工作原理 —— 从核心结构组成到气动驱动流程，再到密封保障机制，每一个环节都决定着阀门的控制精度与使用寿命。
一、盛凯隆气动上装式球阀的核心结构：工作原理的基础支撑
阀体与上装式结构：阀体采用一体化锻造工艺，内部预留球形通道；与传统侧装式球阀不同，其阀盖、阀杆、球体等核心部件可从阀体顶部拆卸，无需整体拆除管道即可维护，这一设计不仅为后续检修提供便利，更减少了停工时间，间接提升工业生产效率。
球形阀芯（球体）：作为控制流体通断的核心，球体中部设有圆形通孔，通孔直径与管道内径一致时可实现全流量流通。盛凯隆采用 304/316L 不锈钢材质锻造球体，表面经精密抛光处理，粗糙度可达 Ra0.8μm 以下，为密封性能提供基础保障。
气动执行器：这是 “气动驱动” 的核心部件，分为单作用与双作用两种类型。单作用执行器内置复位弹簧，通气时驱动阀门开关，断气后依靠弹簧自动复位；双作用执行器则通过两侧通气分别控制开关，无复位功能，用户可根据工况安全性需求选择。
阀杆与填料密封：阀杆一端连接气动执行器的输出轴，另一端与球体固定，负责传递执行器的扭矩；阀杆与阀体之间采用 “V 型填料 + 石墨填料” 的组合密封结构，既能防止流体泄漏，又能减少阀杆转动时的摩擦，延长使用寿命。
阀座密封：阀座采用聚四氟乙烯（PTFE）或增强聚四氟乙烯（RPTFE）材质，紧贴球体表面，形成环形密封面。当球体旋转 90° 时，通孔与管道对齐（全开）或完全错开（全关），阀座通过预紧力与球体紧密贴合，阻断流体泄漏。
信号触发：当控制系统（如 PLC、电磁阀）接收到 “开阀” 信号时，电磁阀动作，将压缩空气（通常压力为 0.4-0.6MPa）引入气动执行器的 “开阀腔”（执行器一侧的气室）。
扭矩传递：压缩空气推动执行器内部的活塞或齿轮转动，产生顺时针（或逆时针，根据安装方向调整）扭矩，该扭矩通过输出轴传递至阀杆。
球体旋转与流通：阀杆带动球体同步旋转，当球体旋转至 90° 时，球体中部的通孔与管道的进出口完全对齐，流体可沿通孔顺畅通过，此时阀门处于 “全开” 状态。
限位与信号反馈：执行器内置的机械限位装置（如定位销）会阻止球体继续旋转，同时位置传感器（如接近开关、编码器）将 “全开” 信号反馈给控制系统，完成一次开阀流程。
信号切换：当控制系统接收到 “关阀” 信号时，电磁阀切换通气方向，压缩空气从 “开阀腔” 排出，转而进入执行器的 “关阀腔”（另一侧气室）。
反向扭矩驱动：压缩空气推动活塞或齿轮反向转动，产生与开阀时相反的扭矩，通过输出轴带动阀杆反向旋转。
球体密封与断流：阀杆带动球体反向旋转 90°，球体通孔逐渐与管道进出口错开，直至通孔完全偏离管道轴线，此时球体表面与阀座紧密贴合，阻断流体流动，阀门进入 “全关” 状态。
限位与反馈：机械限位装置再次限制球体过度旋转，位置传感器将 “全关” 信号反馈给控制系统，关阀流程结束。
阀座主密封：阀座采用弹性材质（PTFE/RPTFE），并通过阀盖的预紧螺栓施加持续压力，使阀座始终紧贴球体表面。即使球体因温度变化出现微小形变，阀座的弹性也能自动补偿间隙，避免流体从球体与阀座之间泄漏。
填料密封：阀杆与阀体之间的填料函内，多层 V 型填料与石墨填料形成 “迷宫式密封”，既能阻挡流体从阀杆缝隙渗出，又能耐受高温（最高可达 200℃，根据材质调整）与高压，适应复杂工业工况。
上装式结构的密封优势：上装式设计使阀盖与阀体的密封面位于阀体顶部，采用金属垫片或缠绕式垫片密封，螺栓均匀紧固后，密封面压力分布均匀，有效防止流体从阀盖与阀体的结合处泄漏；同时，顶部拆卸的方式避免了侧装式阀门维护时对密封面的磕碰，延长密封件使用寿命。
高压力工况：气动执行器的输出扭矩可根据压缩空气压力调整（压力越高，扭矩越大），配合锻造阀体的高强度，可适应最高 PN40 的压力场景（如石油管道输送）。
腐蚀性流体：球体与阀座可选哈氏合金、蒙乃尔合金等耐腐蚀材质，填料采用氟橡胶，即使输送酸碱溶液（如化工废水处理），也能避免部件腐蚀导致的密封失效。
快速开关需求：气动驱动方式使阀门开关时间可控制在 1-3 秒内（传统手动阀门需数十秒），适合需要紧急切断或快速调节的场景（如能源站的蒸汽控制）。
