一文读懂蒸汽电磁阀工作原理，新手也能轻松理解
来源:http://www.shekon.com/ | 作者:盛凯隆小编 | 发布时间 :2026-03-12 | 11 次浏览: | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

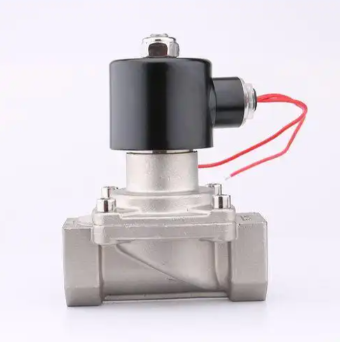

蒸汽电磁阀是工业自动化控制系统中不可或缺的基础元件，凭借结构简单、动作灵敏、控制精准的优势，广泛应用于各个行业的蒸汽控制场景。很多人只知道它的作用是控制蒸汽通断，却不了解其工作原理，本文用通俗的语言，结合结构分类，拆解蒸汽电磁阀的工作逻辑，新手也能轻松读懂。

蒸汽电磁阀是工业自动化控制系统中不可或缺的基础元件，凭借结构简单、动作灵敏、控制精准的优势，广泛应用于各个行业的蒸汽控制场景。很多人只知道它的作用是控制蒸汽通断，却不了解其工作原理，本文用通俗的语言，结合结构分类，拆解蒸汽电磁阀的工作逻辑，新手也能轻松读懂。

首先明确核心定义：蒸汽电磁阀是一种分步动作直接先导式电磁阀，利用电磁力控制阀芯运动，从而实现蒸汽的通断控制，根据断电时的状态，可分为常闭式和常开式两种，两者工作原理略有差异，但核心逻辑一致——通过电磁力与介质压力的配合，控制阀门开闭。
常闭式蒸汽电磁阀：这是最常用的类型，断电时阀门处于关闭状态，通电后开始工作。具体过程为：线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，使主阀阀杯上的压力逐渐降低；当压力降低到一定值时，衔铁带动主阀阀杯，利用压差使主阀杯开启，蒸汽顺利流通；线圈断电后，电磁力消失，衔铁因自重下落复位，同时依靠介质压力，主副阀紧密关闭，停止蒸汽流通。
常开式蒸汽电磁阀：与常闭式相反，断电时阀门处于开启状态，通电后关闭。工作过程为：线圈通电后，由于电磁吸力作用，动铁芯下移，将副阀阀塞压下，副阀关闭；副阀关闭后，主阀阀杯内压力逐渐上升，当压力升至与外界压力一致时，动铁芯压紧主阀阀座，阀门关闭；线圈断电时，电磁吸力消失，副阀阀塞和支铁芯在弹簧作用下向上提起，副阀打开，利用压差将主阀阀杯推起，主阀开启，蒸汽恢复流通。
补充说明：蒸汽电磁阀的核心结构包括线圈、衔铁、主阀、副阀、阀芯等，其中线圈是动力来源，主阀和副阀配合控制蒸汽通断，阀芯则负责密封和动作传导。其工作特点是响应速度快，通电后0.1-0.5秒即可完成开启或关闭，适合间歇式蒸汽控制，且能实现自动化远程控制，降低人工操作成本。
简单总结：蒸汽电磁阀的工作本质，就是“电磁力控制副阀，副阀调节主阀压力，进而实现蒸汽通断”，常闭式和常开式的区别仅在于断电时的初始状态，根据生产需求选择即可。
