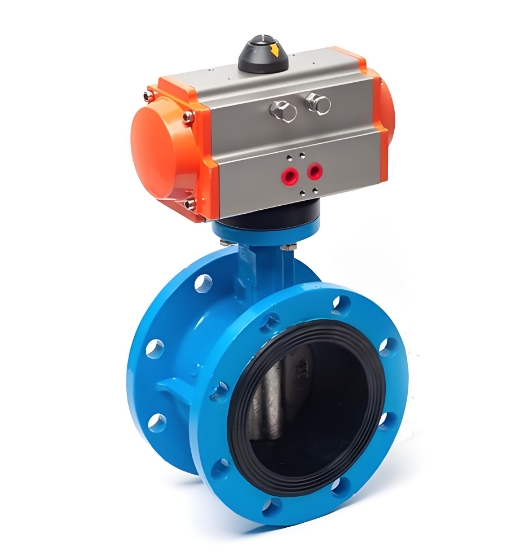

如何确定气动蝶阀的开关方向
来源:http://www.shekon.com/
|
作者:盛凯隆小编
|
发布时间 :2025-06-12
|
4 次浏览:
|
分享到:
在工业管道和流体控制场景中，准确判断气动蝶阀开关方向关乎系统稳定与安全。确定开关方向的方法有：一是依据阀门标识，包括箭头标识（箭头指向介质流向，蝶板开启方向应与之一致）和文字标识（如“IN”“OUT”明确进出口，确定蝶板开关方向）；二是通过阀门结构，偏心结构的蝶板偏心一侧应朝向介质出口，阀杆应位于蝶板中心线且延伸方向与蝶板开启方向垂直；三是借助执行器指示，气动执行器上的“OPEN”“CLOSED”标识及行程指示器可判断开关状态和方向；四是参考管道系统信息，蝶板开启方向应与介质流向一致，同时要考虑上下游设备对介质流向的要求；五是依据操作经验与手感，有经验的操作人员可通过操作手感大致判断，还可参考“顺时针关闭，逆时针开启”规律，但只能作辅助。实际操作中需综合运用多种方法，遵循操作规范和安全要求，保障阀门稳定运行。
在工业管道系统以及各类流体控制场景中，气动蝶阀作为一种常见且重要的阀门类型，其开关方向的准确判断关乎系统的稳定运行与安全。正确确定气动蝶阀的开关方向，不仅能保障流体按照预期的路径和流量流动，还能避免因操作失误引发的泄漏、设备损坏甚至安全事故等问题。以下将详细介绍确定气动蝶阀开关方向的多种有效方法。
一、依据阀门标识判断
（一）箭头标识
多数正规厂家生产的气动蝶阀，在阀体上会清晰地标有箭头标识。这个箭头所指的方向，即为介质的流向。而气动蝶阀在正常工作时，蝶板的开启方向应与介质流向保持一致。例如，在一套供水管道系统中，若气动蝶阀阀体上的箭头指向水流下游方向，那么当蝶阀开启时，蝶板应朝着使水流顺畅通过的方向转动，即与箭头方向一致。这是一种最为直观且普遍应用的判断方式，在安装和操作气动蝶阀前，务必仔细查看阀体上的箭头标识，确保蝶阀的安装和开关方向正确无误。
（二）文字标识
除了箭头标识外，部分气动蝶阀还会在阀体上直接标注文字，如 “IN” 代表进口，“OUT” 代表出口。通过这些文字标识，能够明确介质的流入和流出方向，进而确定蝶板的正确开关方向。以一个化工原料输送管道中的气动蝶阀为例，当看到阀体上标注 “IN” 的一端连接着原料输送管，就知道这是介质的入口，而蝶板开启时应向远离 “IN” 端的方向转动，以实现原料的顺利输送。这种文字标识方式简单明了，对于不熟悉阀门结构和流向原理的操作人员来说，也能轻松理解和判断蝶阀的开关方向。
二、通过阀门结构判断
（一）偏心结构特点
对于具有偏心结构的气动蝶阀，其蝶板的偏心设计旨在提升密封性能。一般情况下，蝶板的偏心一侧应朝向介质的出口方向。这是因为在阀门关闭时，偏心结构能使蝶板更好地贴合阀座，增强密封效果，防止介质泄漏。以单偏心蝶阀为例，阀杆轴心偏离蝶板中心，使得蝶板在关闭过程中，偏心一侧能更紧密地与阀座接触。在确定这类蝶阀的开关方向时，需要根据偏心结构的特点，将偏心侧朝向介质出口，从而保证阀门在工作时能够有效密封，并且在开启和关闭过程中，蝶板的运动顺畅，减少磨损和卡滞现象。
（二）阀杆与蝶板连接位置
观察阀杆与蝶板的连接位置，也是确定气动蝶阀开关方向的关键方法之一。正常情况下，阀杆应位于蝶板的中心线上，且阀杆的延伸方向应与蝶板的开启方向垂直。在安装和判断开关方向时，确保阀杆处于正确位置至关重要。当阀杆处于垂直状态且蝶板处于关闭位置时，如果需要开启阀门，蝶板应绕着阀杆进行旋转，旋转方向应使得蝶板逐渐远离阀座，从而实现介质的流通。通过这种对阀杆与蝶板连接位置及运动关系的分析，能够准确地确定气动蝶阀的开关方向，避免因错误操作导致阀门损坏或系统故障。
三、借助执行器指示判断
（一）气动执行器标识
气动蝶阀的气动执行器上，通常会设有明显的标识来指示阀门的开关状态。一些执行器上会标注 “OPEN”（开）和 “CLOSED”（关）字样，操作人员可以直接根据这些标识来判断蝶阀当前的状态以及操作时应遵循的开关方向。在实际操作中，当需要打开阀门时，应操作气动执行器，使执行器朝着 “OPEN” 标识所指示的方向动作，从而带动蝶板开启；反之，若要关闭阀门，则应使执行器向 “CLOSED” 方向动作。这种标识方式简单直观，能够有效减少操作人员的误判，确保气动蝶阀的正确操作。
（二）行程指示器
部分气动执行器还配备了行程指示器，通过该指示器可以直观地了解蝶板的实际位置，进而确定阀门的开关状态。行程指示器通常以指针或刻度的形式呈现，当指针指向 “开” 的刻度区域时，表明蝶阀处于开启状态；若指针指向 “关” 的刻度区域，则说明蝶阀已关闭。一些高端的气动蝶阀，其行程指示器还能精确显示蝶板的开度，如显示为 50%、75% 等，这对于需要精确控制流体流量的场合尤为重要。操作人员可以根据行程指示器的指示，准确判断气动蝶阀的开关方向和当前开度，以便进行相应的操作和调节。
四、参考管道系统信息判断
（一）介质流向
明确整个管道系统中介质的流向，是确定气动蝶阀开关方向的重要依据。气动蝶阀应安装在管道上，使得蝶板的开启方向与介质的流动方向一致。这是因为顺着介质流向开启蝶板，可以减少介质对蝶板的冲击力，降低阀门的磨损，同时也能保证阀门的正常运行和良好的密封性能。在一个蒸汽输送管道系统中，蒸汽从锅炉产生后，沿着特定的管道流向各个用汽设备。在管道上安装的气动蝶阀，其蝶板的开启方向必须与蒸汽的流向一致，这样在开启阀门时，蒸汽能够顺畅地通过阀门，减少压力损失和对阀门的冲击，延长阀门的使用寿命。
（二）上下游设备
了解管道上下游连接的设备情况，对于确定气动蝶阀的开关方向也具有重要的参考价值。不同的设备对介质的流向和阀门的开关状态有特定的要求。如果管道上游连接的是泵，泵在工作时会将介质加压并推送至下游管道，此时气动蝶阀的开启方向应与泵的输送方向一致，以确保介质能够顺利进入下游设备。而下游连接的设备，如换热器、反应釜等，其内部结构和工作原理也决定了对介质流向的要求。在安装和操作气动蝶阀时，需要充分考虑上下游设备的这些要求，合理确定蝶阀的开关方向，以保障整个管道系统与设备的协同稳定运行。
五、依据操作经验与手感判断
（一）操作过程手感
对于有经验的操作人员来说，在操作气动蝶阀的过程中，通过手感也能大致判断阀门的开关方向。在开启阀门时，随着操作的进行，会感觉到执行器或手柄的阻力逐渐减小，这是因为蝶板在逐渐打开，介质开始流通，对蝶板的阻碍力减小。而在关闭阀门时，情况则相反，会感觉到阻力逐渐增大，直至蝶板完全关闭，阻力达到最大。这种通过手感判断开关方向的方法，需要操作人员经过多次实际操作积累经验，并且在操作过程中要注意力集中，仔细感受操作过程中的阻力变化。但需要注意的是，手感判断只能作为辅助手段，不能完全依赖，还需结合其他判断方法，确保气动蝶阀开关方向的准确性。
（二）常见操作规律
在长期的实践操作中，人们总结出了一些关于阀门开关方向的常见规律，这些规律对于确定气动蝶阀的开关方向也有一定的帮助。大多数阀门的设计遵循 “顺时针关闭，逆时针开启” 的原则，虽然气动蝶阀不一定完全符合这一规律，但在没有明显标识或其他判断依据不明确的情况下，可以参考这一常见规律进行初步判断。然而，由于不同厂家生产的气动蝶阀在设计和安装上可能存在差异，所以在实际操作前，最好还是通过查看阀门标识、了解阀门结构等更为可靠的方法来确定开关方向，避免因盲目遵循常见规律而导致操作失误。
准确确定气动蝶阀的开关方向，需要综合运用查看阀门标识、分析阀门结构、借助执行器指示、参考管道系统信息以及结合操作经验与手感等多种方法。在实际操作和应用中，操作人员应严格按照正确的方法判断开关方向，并遵循相关的操作规范和安全要求，确保气动蝶阀的稳定运行，为整个流体控制和管道系统的正常工作提供有力保障。
